安規電容在電源中使用最多，它是電源產品最重要的構成原器件，對電源電路起濾波、隔直流的作用，安規電容可以按耐電壓強度分為X1、X2、X3、Y1、Y2、Y3、Y4安規電容，但最常用的就是X2和Y1、Y2安規電容，所有廠家都會說自己的產品最好，哪怕劣質電容也會被廠家夸成花，怎么測量安規電容質量的好壞呢？今天科雅電子告訴大家答案。

1、觀察電容印字。

首先我們可以觀察一下電容的印字，是不是標識很清晰易讀，如果印字模糊難以辨識，說明廠家設備落后，技術差。

2、觀察電容引線。

看一下電容的引線是不是光滑明亮，有沒有氧化的現象，如果有，說明電容放置的時間很久，或者電容的引線質量特別差，這種電容使用時容易產生虛焊的現象。

3、觀察電容本體。

電容表面不應該有銹蝕、裂痕或其它機械不良的現象。

4、測量電容的體積。

用游標卡尺測量電容的體積，其中高度、寬度、厚度、腳距的誤差應該在±0.5左右，電容線徑的誤差在±0.05左右。

5、使用LCR電橋測量容量。

使用LCR電橋，一般在1KHZ/1.0V條件下測試（科雅的電容實際出廠測試要求更高，一般最低會在10KHZ條件下測試），看容量誤差是不是符合承認書要求。

6、DF（損耗角）測試。

使用LCR電橋，一般在1KHZ/1.0V條件下測試（科雅的電容實際出廠測試要求更高，一般最低會在10KHZ條件下測試），看DF值是不是符合承認書要求。

7、漏電流測試。

使用19073高壓測試儀，根據規格書要求電壓測試60S，看結果是不是符合承認書要求。

8、絕緣電阻測試。

使用TH2683型絕緣電阻儀，在100VDC/60S或500VDC/60S測試，看結果是不是符合承認書要求。

9、可焊性檢測。

把焊槽中的無銅鉛錫的溫度調到260℃±3℃，將沾過助焊劑的引線使用部分浸焊槽內保持5S，用放大鏡對粘錫面進行觀察，焊錫面積應大于95%且引腳要光滑明亮、無發黑不沾錫等不良現象（科雅使用的是質量好的冷鍍線，不使用廉價的熱鍍線）。

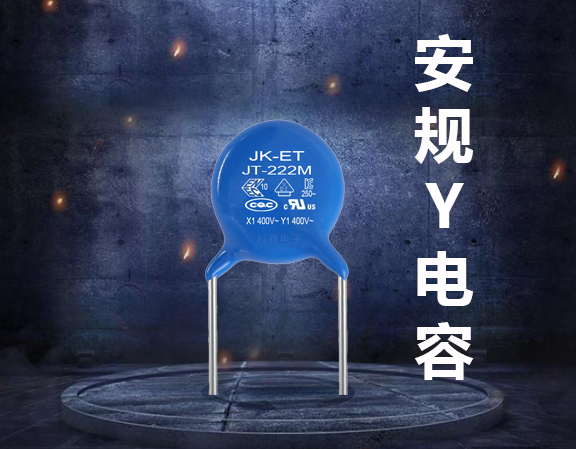

10、 Y電容的耐高溫測試。

使用試驗電路板，試驗溫度：最高溫度＋10℃。試驗時間：96H，實驗電壓：Y1/Y2：1000VAC，測試試驗前后電容的容量、漏電流、DF（損耗角）、絕緣電阻的變化，變化越小，質量越好。

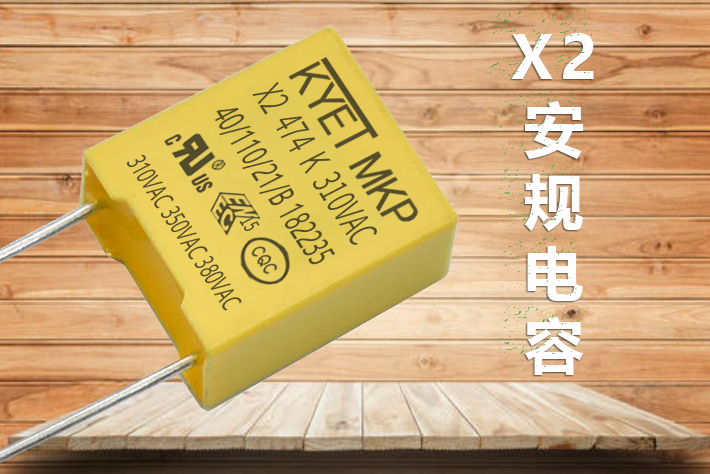

11、X電容的耐高溫測試。

使用實驗電路板，試驗溫度：最高溫度115℃，試驗時間：96H，實驗電壓：700VDC，測試試驗前后電容的容量、漏電流、DF（損耗角）、絕緣電阻的變化，變化越小，質量越好。
