有網友詢問了這樣一個問題：“安規電容接電源正極還是負極”，這個問題并不復雜，要搞清楚一個問題，安規電容最常見的有X1、X2安規電容和Y1、Y2安規電容，不同類型的安規電容，接法也是有區別的。
對于X安規電容，一般接法是用在電源零線與火線之間，而Y電容用于零線與地線、火線與地線之間。
要特別提醒：X安規電容也可以在作為阻容降壓電容來使用，它可以與電源串聯。上面就是安規電容的幾種接線方法。
下面以具體的電路圖，來給大家表示一下安規電容的具體接線方法：

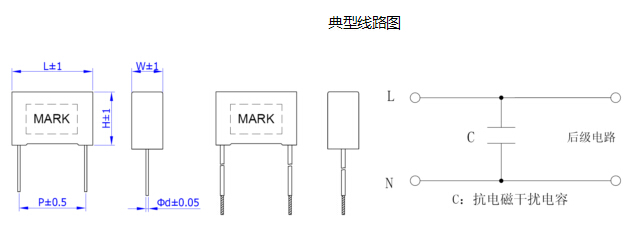

1、如果X安規電容作為抗干擾電容使用，它的接線方法如下圖所示：
可以看出，C指的就是安規電容器，它在電源上的接線方式，就是用在零線與火線之間，這也是X安規電容最常見的用法。

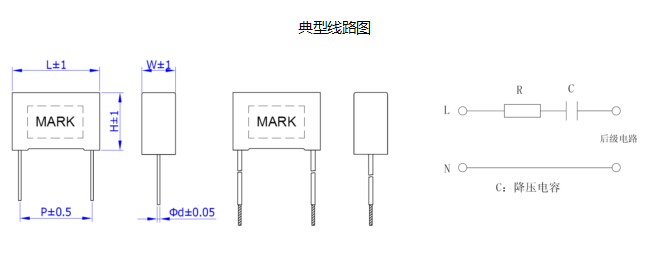

2、X安規電容也可以作為阻容降壓電容來使用，特別提醒，必須使用阻容降壓專用的電容器才可以，不然它的壽命會很短，而阻容降壓專用的X安規電容，屬于定制型產品，它的容量衰減更小，壽命更長。具體的接線方法如下圖所示：
由于阻容降壓電路成本極低，它的電路特別簡單，在一些功率不是特別大的電路上，使用電容降壓性價比特別高。在這種電路中，對阻容電容的質量要求很高，如果電容器質量特別差的話，會因為容量衰減過快，導致整個電路供電不足而無法使用。
